Điều khiển van quá trình (process valve control) trong ngành Oil & Gas tại Vietnam là một bài toán kỹ thuật đặc thù. Van không chỉ cần đóng/mở đúng vị trí mà còn phải vận hành ổn định trong môi trường nhiệt độ cao, ăn mòn, rung động, remote location, Ex-zone và các tuyến cáp dài. Với các hệ thống Oil & Gas tại Việt Nam như valve package, hydraulic actuator, skid process hoặc trạm HPU, lựa chọn đúng position controller ảnh hưởng trực tiếp đến độ an toàn, thời gian commissioning và khả năng bảo trì lâu dài.

W.E.St. Elektronik cung cấp các module điều khiển thủy lực tỷ lệ chuyên dụng cho hydraulic actuator control. Trong nhóm điều khiển vị trí, POS-321-P Position Controller và POS-323-P Position Controller là hai lựa chọn đáng chú ý: POS-321-P phù hợp khi cần script programming và simulation; POS-323-P phù hợp hơn khi ứng dụng liên quan Ex-proof current limiting.

Vì sao điều khiển Process Valve trong Oil & Gas khó hơn ứng dụng thông thường?

Trong ứng dụng công nghiệp thông thường, position controller thường nhận setpoint từ PLC, đọc feedback từ sensor và điều khiển proportional valve để đưa cylinder đến vị trí yêu cầu. Trong Oil & Gas, yêu cầu này phức tạp hơn vì valve có thể nằm ngoài trời, gần môi trường ăn mòn, trong khu vực classified area, hoặc cách xa tủ điều khiển hàng chục đến hàng trăm mét. Khi đó, nhiễu tín hiệu, sụt áp, EMC, grounding và khả năng chẩn đoán lỗi trở thành vấn đề thực tế.

Process valve cũng không phải lúc nào chỉ cần profile open/close đơn giản. Một số ứng dụng cần soft landing cuối hành trình, stroke-dependent deceleration, giữ lực khi đóng, hoặc thay đổi tốc độ theo từng đoạn hành trình. Nếu xử lý toàn bộ bằng PLC, đội commissioning phải vừa hiểu PLC vừa hiểu dynamics của thủy lực tỷ lệ. Vì vậy, một controller chuyên dụng có thể giảm rủi ro tuning sai và rút ngắn thời gian chạy thử tại site.

POS-321-P: phù hợp khi cần customize motion sequence

POS-321-P Position Controller là lựa chọn mạnh cho process valve cần nhiều hơn một vòng điều khiển vị trí cơ bản. Điểm khác biệt quan trọng là script programming, cho phép tùy biến motion sequence theo yêu cầu vận hành thực tế. Thay vì đưa toàn bộ logic vào PLC, một phần logic chuyển động có thể được xử lý trực tiếp trong controller.

Script programming cho valve sequence đặc thù

Với process valve, sequence có thể bao gồm mở nhanh ở đoạn đầu, giảm tốc gần cuối hành trình, giữ tốc độ thấp tại vùng critical, hoặc chuyển mode bằng digital input. Script programming giúp kỹ sư cấu hình các logic này ngay trong module, làm hệ thống gọn hơn và giảm phụ thuộc vào PLC program.

Integrated simulation model và ACA Start-Up Assistant

POS-321-P có integrated simulation model dựa trên physics-based model và numerical integration. Đây là lợi thế khi cần kiểm tra phản ứng điều khiển hoặc logic sequence trước khi áp dụng lên actuator thật. Với các dự án Oil & Gas, nơi việc thử sai tại site có thể ảnh hưởng tiến độ shutdown/commissioning, simulation giúp giảm rủi ro đáng kể.

Module cũng có ACA Start-Up Assistant cho commissioning nhanh. Việc parameterization qua WPC-300 bằng USB giúp kỹ sư cấu hình input scaling, ramp, deceleration, output current và controller parameters trực tiếp từ máy tính. Analog I/O 0-10V / 4-20mA giúp POS-321-P dễ tích hợp với PLC hoặc DCS hiện hữu mà không cần fieldbus.

POS-323-P: giải pháp cho vùng phòng nổ và cáp dài đến van

POS-323-P Position Controller hướng đến các ứng dụng process valve có yêu cầu commissioning nhanh và hỗ trợ Ex-proof. Điểm nổi bật là input current limiting thông qua IMS parameter cho Ex d applications. Trong cấu hình phù hợp, POS-323-P có thể dùng cùng circuit breaker ESX10-T-DC 24V của E-T-A, với cáp dài đến 200m đến valve trong Ex zone.

Trong thực tế Oil & Gas, việc đặt toàn bộ electronics gần valve không phải lúc nào cũng phù hợp. Nhiều hệ thống ưu tiên đặt controller trong cabinet an toàn hơn, sau đó kéo cable đến valve/actuator ở classified area. POS-323-P phù hợp với cách tiếp cận này vì module được định hướng cho current limiting, commissioning assistant và vận hành ổn định với proportional valve.

Residual speed mode cho closing with force

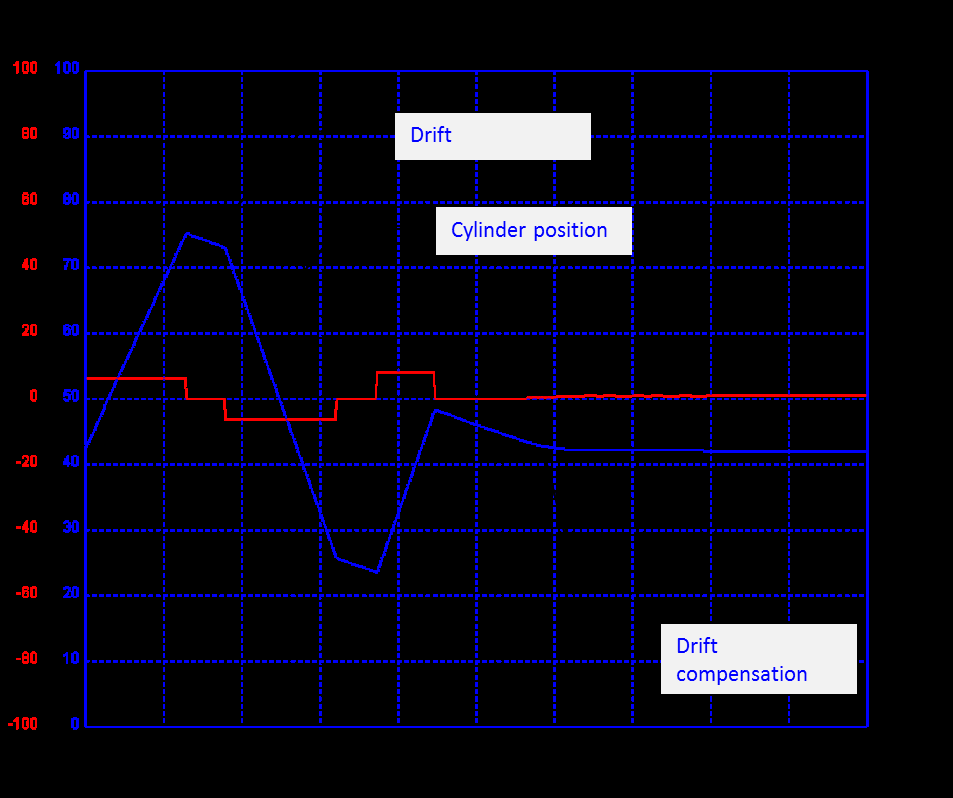

Một điểm đáng chú ý của POS-323-P là residual speed mode, thường được hiểu như chế độ closing with force. Trong một số ứng dụng process valve, yêu cầu cuối hành trình không chỉ là đạt vị trí mà còn phải đảm bảo van đóng chắc, vượt qua ma sát hoặc lực cản cơ khí nhất định.

So sánh POS-321-P và POS-323-P

Sơ đồ hệ thống điển hình với POS-323-P

Một cấu hình điển hình cho process valve control oil gas Vietnam có thể mô tả như sau:

PLC → POS-323-P → ESX10-T-DC 24V → Proportional valve → Cylinder → Process valve

PLC cung cấp setpoint và logic tổng thể. POS-323-P xử lý vòng điều khiển vị trí, tốc độ, deceleration và output current đến proportional valve. ESX10-T-DC 24V đóng vai trò circuit breaker trong cấu hình được chỉ định. Feedback position từ actuator hoặc cylinder được đưa về controller để đóng vòng điều khiển.

Khi nào chọn POS-321-P, khi nào chọn POS-323-P?

Chọn POS-321-P khi:

• Process valve cần motion sequence riêng, không chỉ open/close cơ bản.
• Muốn dùng script programming để giảm logic phức tạp trên PLC.
• Cần integrated simulation model để kiểm tra logic trước khi chạy thật.
• Ứng dụng không có yêu cầu Ex-proof current limiting đặc thù.

Chọn POS-323-P khi:

• Ứng dụng liên quan vùng phòng nổ hoặc Ex d applications.
• Cần input current limiting bằng IMS parameter.
• Muốn dùng cấu hình với circuit breaker ESX10-T-DC 24V.
• Cần residual speed mode cho closing with force.

Nếu ứng dụng chỉ là điều khiển vị trí cơ bản, ít yêu cầu tùy biến và không có yêu cầu Ex-proof đặc biệt, POS-123-P Position Controller có thể là entry-level alternative hợp lý. Tuy nhiên, với Oil & Gas process valve, POS-321-P và POS-323-P thường đáng xem xét hơn vì chúng được định hướng rõ hơn cho commissioning, sequence control và môi trường ứng dụng khắt khe.

Lưu ý kỹ thuật khi triển khai tại site

Khi triển khai, đội kỹ thuật cần kiểm tra loại proportional valve, dòng coil yêu cầu, feedback sensor, stroke thực tế, cable length, grounding/shielding và yêu cầu phân vùng phòng nổ. Với các ứng dụng Ex-zone, cần có thiết kế tổng thể phù hợp tiêu chuẩn an toàn của dự án, không chỉ dựa vào một module riêng lẻ.

Trong commissioning, nên chuẩn hóa parameter file cho từng valve package, lưu bản backup WPC-300, ghi lại wiring diagram thực tế và kiểm tra response trước khi bàn giao. Cách làm này giúp đội bảo trì dễ thay thế module, đối chiếu lỗi và giảm downtime khi hệ thống vận hành lâu dài.

Kết luận

Với bài toán process valve control oil gas Vietnam, W.E.St. cung cấp hai hướng tiếp cận rõ ràng. POS-321-P Position Controller phù hợp khi cần script programming, integrated simulation model và motion sequence linh hoạt. POS-323-P Position Controller phù hợp khi ứng dụng có yêu cầu Ex-proof support, input current limiting, residual speed mode và cáp dài đến valve trong Ex zone.
