Điều khiển vị trí thủy lực qua Fieldbus — Profinet, EtherCAT hay Profibus?
Trong các hệ thống thủy lực công nghiệp hiện đại, hydraulic position control fieldbus Profinet EtherCAT không còn là lựa chọn “cao cấp” chỉ dành cho dây chuyền mới. Khi trục thủy lực cần vừa điều khiển vị trí, vừa giám sát áp suất, vừa gửi diagnostic về PLC, giải pháp analog truyền thống bắt đầu bộc lộ giới hạn: nhiều dây tín hiệu, khó truy vết lỗi, khó thay module nhanh và phụ thuộc nhiều vào kỹ năng commissioning tại hiện trường.
Bài viết này phân tích logic chọn Fieldbus cho điều khiển vị trí thủy lực, tập trung vào hai nhóm W.E.St. quan trọng: UHC-126-U-PFN và POS-124-U-PFN.
Tại sao nên dùng Fieldbus thay vì Analog cho điều khiển vị trí thủy lực?
Analog control vẫn phù hợp với ứng dụng đơn giản: một trục, một setpoint, ít diagnostic. Tuy nhiên khi hệ thống có nhiều trục, nhiều trạng thái vận hành hoặc cần đọc dữ liệu phản hồi về PLC/SCADA, Fieldbus mang lại lợi thế rõ ràng hơn.
Trong điều khiển vị trí thủy lực, Fieldbus giúp truyền nhiều loại dữ liệu trên cùng một hạ tầng: setpoint, actual position, status, error code, operating mode, pressure feedback hoặc các bit điều khiển logic. Kỹ sư không chỉ gửi tín hiệu điều khiển xuống module, mà còn đọc ngược tình trạng vận hành để biết trục đang chạy, đã tới vị trí, đang lỗi sensor, lỗi enable, hay sai lệch điều khiển vượt ngưỡng.
- Nhiều data hơn analog: không chỉ có 0-10V hoặc 4-20mA, mà có thể truyền nhiều word dữ liệu cùng lúc.
- Diagnostics tốt hơn: PLC có thể đọc status và error, giảm thời gian dò lỗi bằng đồng hồ đo.
- Remote parameterization: dễ tiêu chuẩn hóa nhiều máy giống nhau, giảm phụ thuộc vào chỉnh tay từng module.
- Fewer cables: giảm số lượng dây tín hiệu analog riêng lẻ khi hệ thống nhiều trục.
Ba lựa chọn Fieldbus: Profinet, EtherCAT hay Profibus DP?
Không có một Fieldbus “tốt nhất” cho mọi ứng dụng. Lựa chọn đúng phụ thuộc vào PLC hiện hữu, tiêu chuẩn nhà máy, yêu cầu tốc độ, mức độ đồng bộ nhiều trục và khả năng bảo trì lâu dài. UHC-126 và POS-124 đều có biến thể Profinet, EtherCAT và Profibus DP.
Profinet — lựa chọn thực tế cho hệ Siemens tại Việt Nam
Profinet thường là lựa chọn đầu tiên khi hệ thống dùng Siemens S7-1200, S7-1500 hoặc PCS/SCADA dựa trên hệ sinh thái Siemens. Vì vậy, UHC-126-U-PFN hoặc POS-124-U-PFN thường dễ triển khai và dễ bảo trì.
EtherCAT — phù hợp hệ motion nhanh và kiến trúc Beckhoff
EtherCAT phù hợp khi máy sử dụng Beckhoff hoặc cần motion network tốc độ cao, nhiều node và deterministic timing chặt. Với máy chuyên dụng, test bench hoặc dây chuyền OEM, UHC-126-U-ETC hoặc POS-124-U-ETC giúp tích hợp controller thủy lực vào cùng network.
Profibus DP — lựa chọn cho hệ legacy
Profibus DP vẫn xuất hiện trong nhiều nhà máy cũ. Nếu mục tiêu là retrofit module điều khiển thủy lực mà không thay PLC, UHC-126-U-PDP hoặc POS-124-U-PDP giúp giữ kiến trúc fieldbus hiện hữu.
| Fieldbus | Tốc độ / đặc tính | Topology thường gặp | PLC điển hình | Khi nào nên chọn? |
|---|---|---|---|---|
| Profinet | Industrial Ethernet, phù hợp real-time control trong hệ Siemens | Line / star qua switch công nghiệp | Siemens S7-1200, S7-1500 | Nhà máy đã chuẩn hóa Siemens, cần dễ bảo trì và dễ tích hợp |
| EtherCAT | High-speed motion network, phù hợp hệ nhiều node và timing chặt | Line / ring tùy architecture | Beckhoff, motion controller EtherCAT | Máy OEM, test bench, multi-axis motion cần phản hồi nhanh |
| Profibus DP | Legacy fieldbus, ổn định nhưng không linh hoạt bằng Ethernet-based fieldbus | Bus line với termination | Siemens S7-300/S7-400, hệ cũ | Retrofit hệ hiện hữu, không muốn thay PLC hoặc network |
UHC-126: Universal Axis Controller cho position + pressure control qua Fieldbus

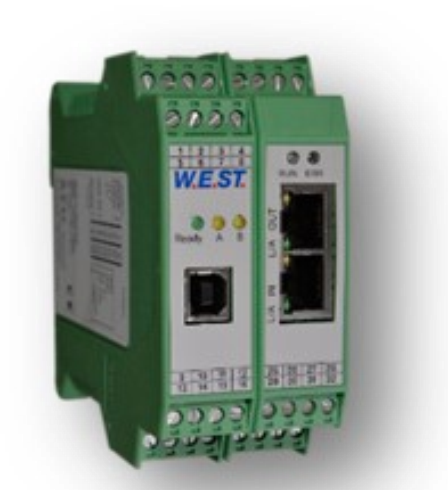

UHC-126 là dòng Universal Axis Controller cho các ứng dụng điều khiển trục thủy lực yêu cầu nhiều hơn một vòng position đơn giản. Theo dữ liệu sản phẩm, UHC-126 hỗ trợ position & pressure control via fieldbus, sensor SSI hoặc analog 0-10V / 4-20mA, SSI resolution up to 1µm, speed down to 0.005 mm/s, cùng các chức năng điều khiển như PT1 filter, drift compensation, feed-forward và acceleration feedback.
Đây là lựa chọn phù hợp khi trục không chỉ cần “đi đến vị trí”, mà còn cần kiểm soát lực/áp suất, giới hạn áp suất vi sai hoặc vận hành với tải thay đổi theo hành trình.
- Position + pressure control: phù hợp ứng dụng cần giới hạn áp suất.
- SSI up to 1µm và speed 0.005 mm/s: hỗ trợ điều khiển chính xác.
- PT1, drift compensation, feed-forward, acceleration feedback: cải thiện đáp ứng trục thủy lực.
- Ba biến thể: UHC-126-U-ETC, UHC-126-U-PFN, UHC-126-U-PDP.
Nếu hệ thống PLC chính là Siemens, UHC-126-U-PFN là điểm bắt đầu hợp lý. Nếu hệ dùng Beckhoff hoặc motion network EtherCAT, chọn UHC-126-U-ETC. Nếu là hệ Profibus DP cũ, chọn UHC-126-U-PDP để giảm rủi ro thay đổi kiến trúc điều khiển.
POS-124: Dual-axis controller cho 2 trục độc lập hoặc synchronized
POS-124 phù hợp khi bài toán cần điều khiển hai trục. Điểm mạnh của POS-124-U-PFN là khả năng vận hành 2 independent axes OR synchronized, phù hợp bàn nâng, cơ cấu ép hai bên hoặc cụm trục cần chuyển đổi giữa độc lập và đồng bộ.
Theo dữ liệu sản phẩm, POS-124 hỗ trợ SSI hoặc analog sensor, speed control 0.005 mm/s, PT1 controller, drift compensation, và đồng bộ theo Master/Slave hoặc average value mode.
UHC-126 hay POS-124: chọn theo bài toán trục
| Tiêu chí | UHC-126 | POS-124 |
|---|---|---|
| Số trục chính | 1 axis chuyên sâu | 2 axes |
| Chức năng trọng tâm | Position + pressure control | Positioning hoặc synchronization 2 trục |
| Sensor | SSI / Analog 0-10V / 4-20mA | SSI / Analog 0-10V / 4-20mA |
| Điều khiển nâng cao | PT1, drift compensation, feed-forward, acceleration feedback | PT1, drift compensation, Master/Slave, average value mode |
| Biến thể fieldbus | UHC-126-U-ETC / UHC-126-U-PFN / UHC-126-U-PDP | POS-124-U-ETC / POS-124-U-PFN / POS-124-U-PDP |
| Nên chọn khi | Một trục thủy lực cần position + pressure control chất lượng cao | Hai trục cần chạy độc lập hoặc đồng bộ |
POS-324-U-PFN và UHC-326-U-PFN: khi cần script hoặc FlexiMod
Nếu bài toán không chỉ là fieldbus position control tiêu chuẩn, có thể cân nhắc các dòng nâng cao hơn. POS-324-U-PFN là controller 2 trục có thêm script language để customization logic, linear interpolation / gear function, Master/Slave hoặc average value. Đây là lựa chọn phù hợp khi hệ 2 trục cần logic đặc thù mà không muốn đẩy toàn bộ thuật toán xuống PLC.
UHC-326-U-PFN lại phù hợp khi cần nền tảng UHC có thêm FlexiMod script programming. Với các máy OEM hoặc ứng dụng có nhiều biến thể, FlexiMod giúp chuẩn hóa phần cứng nhưng tùy biến logic bằng parameter/script, giảm số lượng phiên bản tủ điện phải thiết kế lại.
Ví dụ hệ thống: Siemens S7-1500 + UHC-126-U-PFN
Một cấu hình thực tế có thể là Siemens S7-1500 kết nối Profinet đến UHC-126-U-PFN. PLC gửi target position, mode và enable; UHC-126 đọc SSI position feedback, đọc áp suất qua analog input, xử lý position loop và pressure limitation nội bộ.
Trong kiến trúc này, PLC giữ vai trò sequencing, safety interlock, recipe và HMI/SCADA; controller W.E.St. xử lý vòng điều khiển thủy lực chuyên dụng. Khi commissioning, kỹ sư dùng WPC-300 qua USB để kiểm tra parameter và monitor signal.
Kết luận: chọn Fieldbus theo PLC, chọn controller theo bài toán thủy lực
Với hydraulic position control fieldbus Profinet EtherCAT, quyết định đúng nên đi theo hai bước. Bước một: chọn Fieldbus theo PLC và chuẩn nhà máy — Profinet cho Siemens, EtherCAT cho Beckhoff/high-speed motion, Profibus DP cho hệ legacy. Bước hai: chọn controller theo bài toán thủy lực — UHC-126 cho một trục cần position + pressure control, POS-124 cho hai trục độc lập hoặc synchronized, POS-324-U-PFN khi cần script cho 2-axis, và UHC-326-U-PFN khi cần FlexiMod trên nền axis controller.
Liên hệ Fast Group — Nhà phân phối chính thức W.E.St. Elektronik tại Việt Nam — để được tư vấn lựa chọn module điều khiển vị trí thủy lực phù hợp cho hệ Profinet, EtherCAT hoặc Profibus DP. Xem thêm danh mục Bộ điều khiển Vị trí hoặc gửi yêu cầu báo giá tại trang Liên hệ & Báo giá.
