FlexiMod — Script Programming thay thế PLC cho điều khiển thủy lực
Vấn đề thực tiễn: Những giới hạn của PLC truyền thống trong Electro-hydraulics
Trong lĩnh vực tự động hóa công nghiệp, PLC (Programmable Logic Controller) từ lâu đã là tiêu chuẩn để điều khiển toàn bộ dây chuyền sản xuất. Tuy nhiên, khi áp dụng trực tiếp PLC vào điều khiển điện thủy lực (electro-hydraulics) — đặc biệt là các ứng dụng yêu cầu phản hồi động lực học cao như van tỷ lệ (proportional valves) hoặc van servo — các kỹ sư thường vấp phải những rào cản kỹ thuật và chi phí khổng lồ.
Thứ nhất, chu kỳ quét (scan time) của các dòng PLC phổ thông thường không ổn định và phụ thuộc vào độ dài của đoạn code (code length dependent). Sự xuất hiện của scan time jitter (độ trễ không đồng đều) gây ra sai lệch nghiêm trọng trong các vòng lặp điều khiển kín (closed-loop control) của hệ thống thủy lực. Thứ hai, việc viết các thuật toán PID phức tạp để bù đắp các đặc tính phi tuyến (non-linearities) của chất lỏng đòi hỏi kỹ năng lập trình chuyên sâu. Giải pháp truyền thống là phải mua thêm các card thủy lực chuyên dụng cắm vào backplane của PLC, dẫn đến việc đẩy chi phí phần cứng (hardware cost) lên rất cao và kéo dài thời gian phát triển dự án lên đến nhiều tháng.
Giải pháp công nghệ FlexiMod: "Parameterization instead of Programming"
Để giải quyết bài toán này, W.E.St. Elektronik giới thiệu công nghệ FlexiMod W.E.St. script programming PLC. Triết lý cốt lõi của FlexiMod là "Parameterization instead of Programming" — tham số hóa thay vì lập trình dòng lệnh phức tạp.
Thay vì phải viết hàng ngàn dòng lệnh ladder logic hay structured text trên PLC, kỹ sư chỉ cần định nghĩa các chuỗi hành động (motion sequence) và thuật toán thông qua một cấu trúc script được đơn giản hóa tối đa, chạy trực tiếp trên các module điều khiển độc lập của W.E.St. Điều này giải phóng hoàn toàn gánh nặng xử lý tín hiệu analog khỏi PLC trung tâm.
Giải phẫu phần cứng: Module điều khiển DSG-112 FlexiMod

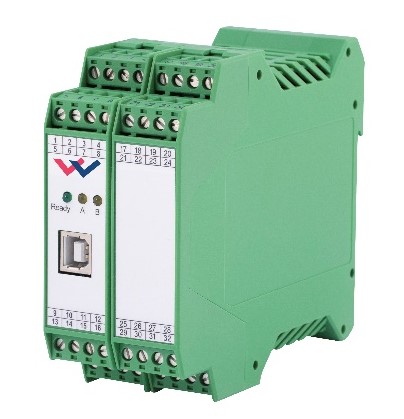

Trái tim của hệ sinh thái này là module DSG-112 FlexiMod. Nó mang trong mình một kiến trúc phần cứng được chuẩn hóa (standardized architecture) kết hợp cùng một engine xử lý script cực kỳ linh hoạt.
1. Chu kỳ điều khiển 1ms không đổi (1ms cycle time constant)
Điểm khác biệt mang tính quyết định của bộ điều khiển này là chu kỳ quét tín hiệu được khóa cứng ở mức 1ms (1ms cycle time constant), hoàn toàn độc lập với độ dài của kịch bản script (independent of script length). Dù script của bạn có 10 dòng hay 100 dòng, tín hiệu I/O và vòng lặp PID vẫn được tính toán chính xác mỗi mili-giây. Đây là điều kiện tiên quyết để triệt tiêu hiện tượng dao động (oscillation) trong các hệ thống áp suất cao.
2. Cấu trúc Script: Hàng và Cột (Rows and Columns)
Thuật toán WestScript hoạt động theo nguyên lý ma trận toán học, được xử lý tuần tự từ trên xuống dưới (processed top-to-bottom). Mỗi một hàng (row) đại diện cho một kết quả (result variable), và các cột (columns) đại diện cho tín hiệu đầu vào (input signals) hoặc toán hạng. Cấu trúc này giúp các chuyên gia thủy lực dễ dàng đọc hiểu luồng tín hiệu mà không cần có nền tảng về IT.
3. Thư viện toán tử (Operators) chuyên sâu
Engine FlexiMod hỗ trợ tập hợp đầy đủ các toán tử cần thiết cho tự động hóa:
- Logic operators: AND, OR, XOR, NOT dùng cho các điều kiện khóa chéo (interlocking).
- Timer functions: Delay ON, Delay OFF, Pulse generation.
- Math & Hydraulic functions: PID controller blocks, Scaling, Ramp generator (tạo tín hiệu tăng/giảm tuyến tính), và Deadband compensation (bù trừ điểm chết nòng van).
4. Tùy chọn I/O và Power Stage
Thiết bị cung cấp đa dạng cổng Analog và Digital I/O có thể gán chức năng tự do. Đặc biệt, bản thân DSG-112 FlexiMod có thể tích hợp sẵn mạch công suất (power stage optional) với dòng ra lên đến 2.6A, cho phép kết nối và kích mở trực tiếp cuộn solenoid của van tỷ lệ mà không cần qua ampli trung gian.
Môi trường phát triển: WestScript Editor và WPC-300
Toàn bộ quá trình soạn thảo kịch bản được thực hiện trên phần mềm WPC-300 (free download từ trang chủ w-e-st.de) đi kèm trình biên dịch WestScript editor tích hợp sẵn.
- Online & Offline Mode: Kỹ sư có thể viết và lưu script offline tại văn phòng, sau đó kết nối USB để đẩy xuống module tại công trường.
- Integrated simulation model: Chức năng mô phỏng cho phép chạy thử các chuỗi logic và thuật toán PID ngay trên máy tính mà không cần kết nối phần cứng thực tế, giúp loại trừ các rủi ro hỏng hóc thiết bị do sai sót logic.
- 4-channel oscilloscope: Tích hợp máy hiện sóng 4 kênh thời gian thực, cho phép giám sát đồng thời setpoint, actual value, control error và output current, tối ưu hóa quá trình chẩn đoán (diagnostics).
Các ví dụ ứng dụng điển hình trong công nghiệp
Sức mạnh của việc thay thế PLC bằng module W.E.St. được thể hiện rõ nhất qua các bài toán đặc thù:
- Sawtooth signal generation: Ứng dụng trong các bệ thử nghiệm (test rigs) thủy lực, tự động tạo ra tín hiệu răng cưa để kiểm tra độ rơ của xy lanh thông qua các hàm integrator và reset nội bộ.
- Custom PID control: Tạo ra các vòng lặp PID tùy chỉnh kết hợp với feed-forward (điều khiển dự báo) để xử lý các hệ thống tải trọng không đối xứng, ví dụ như cầu nâng càng chữ X.
- Motion sequence (Tuần tự chuyển động): Lập trình máy ép công nghiệp với các chu trình: chạy dao nhanh (rapid advance), ép áp lực cao (high-pressure pressing), giữ áp (pressure holding) và hồi dao nhanh (rapid retraction) chỉ trong một file script duy nhất.
- Setpoint management: Quản lý động các giá trị đặt dựa trên trạng thái của cảm biến hành trình, thay đổi tốc độ xy lanh mượt mà mà không làm giật hệ thống ống dẫn.
Bài toán kinh tế: So sánh quá trình triển khai PLC vs FlexiMod
| Tiêu chí đánh giá | PLC + Card thủy lực truyền thống | Giải pháp FlexiMod W.E.St. |
|---|---|---|
| Thời gian phát triển (Development time) | Tính bằng tháng (Months) | Tính bằng ngày hoặc tuần (Days/Weeks) |
| Tính chuyên môn hóa nhân sự | Đòi hỏi kỹ sư bậc cao chuyên lập trình PLC | Kỹ sư thủy lực hoặc bảo trì có thể tự thực hiện |
| Cycle Time (Độ trễ tín hiệu) | Không ổn định, phụ thuộc lưu lượng data bus | Cố định chuẩn xác 1ms (Deterministic) |
| Chi phí vật tư (BOM Cost) | Rất cao (CPU + Analog I/O + Hydraulic module) | Thấp (Chỉ dùng 1 module độc lập) |
Lợi thế tối thượng cho các nhà chế tạo máy (OEM Advantage)
Đối với các nhà sản xuất thiết bị gốc (OEM), quản lý vật tư và linh kiện thay thế là một thách thức lớn. Việc áp dụng chuẩn FlexiMod mang lại lợi thế cạnh tranh tuyệt đối: "1 hardware, nhiều configurations khác nhau".
Thay vì phải tồn kho 5 loại module điều khiển khác nhau cho 5 dòng máy ép, bộ phận mua hàng (procurement) chỉ cần nhập kho duy nhất dòng DSG-112 FlexiMod. Sự khác biệt về chức năng của từng máy sẽ được quyết định bởi file script nạp vào. Điều này giúp tối giản hóa quy trình (simplified procurement) và tối ưu hóa dòng tiền tồn kho.
Bên cạnh đó, W.E.St. cũng tích hợp tính năng lập trình script linh hoạt này vào các dòng module cao cấp khác, chẳng hạn như bộ điều khiển trục đa năng UHC-326-U-PFN và module định vị chính xác POS-321-P, tạo ra một hệ sinh thái đồng nhất cho mọi nhu cầu tự động hóa thủy lực.
Kết luận
Công nghệ FlexiMod của W.E.St. Elektronik không chỉ là một tính năng phần mềm, mà là một cuộc cách mạng trong tư duy thiết kế hệ thống thủy lực. Bằng cách dịch chuyển sự phức tạp từ phần cứng sang một nền tảng tham số hóa thân thiện, kỹ sư có thể tiết kiệm hàng tuần làm việc căng thẳng và loại bỏ chi phí thừa thãi từ các hệ thống PLC đắt đỏ.
Để bắt đầu sử dụng WestScript, hãy tải ngay phần mềm WPC-300 và liên hệ với các chuyên gia tại FAST GROUP CO., LTD để nhận tư vấn chuyển đổi thiết kế hoàn toàn miễn phí.
