Hướng dẫn chọn Power Amplifier W.E.St. cho van tỷ lệ thủy lực — proportional valve amplifier selection guide

Proportional valve amplifier selection guide là bước quan trọng khi lựa chọn module điều khiển cho van tỷ lệ thủy lực. Trong thực tế bảo trì và nâng cấp hệ thống tại Việt Nam, câu hỏi “van này cần bộ khuếch đại nào?” không thể trả lời chỉ bằng dòng coil. Cần xem loại van, số solenoid, tín hiệu PLC, yêu cầu mounting, giao tiếp số, môi trường lắp đặt và mức độ cần parameterization.

W.E.St. Elektronik có nhiều dòng Power Amplifier cho proportional valve: loại chỉnh bằng potentiometer như PAM-193-P, loại universal digital như PAM-199-P, plug amplifier gắn trực tiếp trên valve như PAM-190, mobile amplifier IP65 như PAM-140-P, và servo amplifier chuyên cho servo valve như SV-300. Bài viết này đưa ra decision tree thực tế để chọn đúng model.

Proportional valve amplifier selection guide: khi nào cần external amplifier?

External amplifier cần thiết khi proportional valve không có OBE — on-board electronics. PLC thường chỉ xuất command signal như 0-10V, ±10V hoặc 4-20mA, trong khi coil của van cần dòng điều khiển ổn định, ramp, dither, deadband compensation và giới hạn dòng. Power Amplifier nằm giữa PLC và proportional valve để nhận command, scaling tín hiệu, tạo ramp, linearization nếu cần, và xuất dòng PWM chính xác đến solenoid.

Decision tree 5 câu hỏi để chọn đúng Power Amplifier

Q1: Cần gắn trực tiếp trên van hay lắp trong tủ điện?

Nếu không gian tủ điện hạn chế hoặc muốn amplifier nằm sát coil, lựa chọn đầu tiên là PAM-190. Dòng PAM-190 dùng housing dạng DIN EN 175 301-803-A plug, IP65 khi lắp với gasket, kết nối M12, dòng ra 0.5-2.5A và có biến thể input 0-10V hoặc 4-20mA. Đây là lựa chọn gọn cho proportional throttle valve hoặc pressure valve một solenoid.

Nếu ứng dụng cần housing riêng IP65 nhưng không muốn gắn trực tiếp kiểu plug-on valve, PAM-140-P phù hợp hơn. PAM-140-P có vỏ riêng IP65, dòng ra 0.5-2.5A, cấp nguồn 12-30 VDC, input 0-10V hoặc 4-20mA tùy option, dùng cho điều khiển solenoid của proportional throttle hoặc pressure valve.

Q2: Có cần IO-Link không?

Nếu nhà máy muốn parameterization và diagnostics qua PLC, IO-Link là lựa chọn nên xem xét. Với lắp trực tiếp trên valve, PAM-190-P-IO là plug amplifier IO-Link Port Class B, hỗ trợ IO-Link V1.1 COM3 230.4 kBaud, galvanic isolation, auto parameterization khi thay thiết bị và dòng ra đến 2.5A.

Nếu cần IO-Link nhưng muốn dạng universal amplifier trong tủ điện, chọn PAM-199-P-IO. Dòng này là IO-Link Class A, có DIR mode cho directional valve hoặc IND mode cho 2 kênh độc lập, dòng ra đến 2.6A và dùng được với các van Bosch, Rexroth, Parker, Eaton và các hãng tương đương.

Q3: Cần digital configuration hay potentiometer?

Đây là khác biệt lớn nhất trong lựa chọn PAM-199 vs PAM-193. PAM-193-P là lựa chọn đơn giản nhất: chỉnh MIN/MAX/RAMP/PWM bằng potentiometer và DIL switches, không có USB và không có digital interface. Ưu điểm là chi phí tốt, dễ hiểu, phù hợp hệ thống đơn giản, không cần lưu file parameter.

Ngược lại, PAM-199-P là lựa chọn digital và linh hoạt hơn. Module hỗ trợ USB với WPC-300, có các phiên bản EtherCAT, Profinet và Profibus DP, hỗ trợ single channel và dual channel configuration, analog plus switching inputs, ramp, linearization và các standard signal ranges. Khi dự án cần commissioning lặp lại hoặc chuẩn hóa nhiều máy giống nhau, PAM-199 thường an toàn hơn PAM-193.

Q4: Servo valve hay proportional valve thông thường?

Không nên dùng proportional amplifier thông thường cho servo valve nếu servo valve yêu cầu dòng nhỏ dạng ±mA. Với hydraulic servo valve, model phù hợp là SV-300. SV-300 nhận input ±10V, xuất dòng tuyến tính từ ±10mA đến ±300mA, và dùng DIL switch để đặt dòng theo bước 10mA.

Q5: Có cần power limitation không?

Nếu ứng dụng cần giới hạn công suất thủy lực, nên xem PAM-195-P-S3. Module này có dòng ra 0.5-2.6A, cấu hình qua USB/WPC-300, hỗ trợ 0-10V, ±10V hoặc 4-20mA, đồng thời có analog input riêng cho power limitation. PAM-195-P-S3 phù hợp với directional, throttle hoặc pressure valve khi cần flexible solenoid control kèm giới hạn công suất.

PAM-193: lựa chọn đơn giản nhất cho hệ thống cơ bản

PAM-193 phù hợp khi yêu cầu kỹ thuật rõ ràng, số lượng chức năng ít và người vận hành muốn chỉnh trực tiếp tại module. Dòng PAM-193-P hỗ trợ dòng đến 2.6A, còn PAM-193-L là biến thể low current đến 1.2A. Module lắp DIN rail EN 50022, cấp nguồn 12-30 VDC, IP20, nhiệt độ làm việc -20 đến 60°C. Vì không có USB, PAM-193 không phù hợp nếu cần export/import parameter hoặc diagnostics bằng PC.

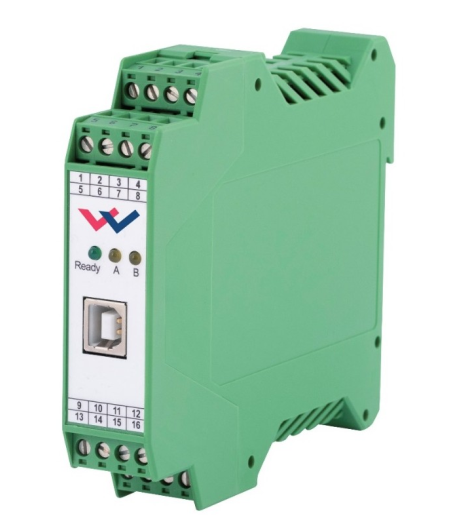

PAM-199: universal amplifier cho nhiều loại van và nhiều chuẩn giao tiếp

PAM-199 là dòng nên ưu tiên khi cần một platform dùng được cho nhiều loại proportional valve. PAM-199-P hỗ trợ dòng ra đến 2.6A, input 0-10V, ±10V, 4-20mA, switching inputs hoặc fieldbus tùy biến thể. PWM frequency bản standard là 61-2604 Hz, control cycle 1ms và current loop 0.125ms. Module dùng nguồn 12-30 VDC, housing DIN rail EN 50022, IP20, nhiệt độ làm việc -20 đến 60°C.

Điểm mạnh của PAM-199 là tính universal: dùng cho proportional directional, throttle và pressure valves từ nhiều nhà sản xuất như Bosch, Rexroth, Parker, Eaton. Ngoài bản USB tiêu chuẩn, dòng này có PAM-199-P-ETC, PAM-199-P-PFN và PAM-199-P-PDP cho EtherCAT, Profinet và Profibus DP. PAM-199 cũng có chứng nhận GL/Germanischer Lloyd Marine Certified / DNV GL cho ứng dụng hàng hải.

PAM-190 family: plug amplifier gắn trực tiếp trên van

PAM-190 phù hợp khi cần thiết kế gọn, giảm dây trong tủ điện và lắp amplifier trực tiếp lên solenoid. Dòng analog có PAM-190-P-A cho 0-10V, PAM-190-P-I cho 4-20mA, và biến thể S9 với connector xoay 180°. Dòng ra 0.5-2.5A, PWM frequency 61-2941 Hz, sample time 1ms cho input và 0.167ms cho current loop.

Với ứng dụng cần giao tiếp số một-một thay analog, PAM-190-P-IO là lựa chọn plug amplifier IO-Link. Ưu điểm là IO-Link Class B, galvanic isolation, diagnostics/feedback và auto parameterization khi thay thiết bị. Nếu mục tiêu là retrofit nhanh một valve đơn và muốn giữ wiring gọn, PAM-190 thường hợp lý hơn PAM-199.

SV-300: riêng cho servo valves dòng ±300mA

SV-300 là servo amplifier cho hydraulic servo valves yêu cầu dòng nhỏ, đối xứng hai chiều. Input chuẩn là ±10V, output current có thể đặt từ ±10mA đến ±300mA. Việc đặt dòng bằng DIL switch theo bước 10mA giúp module đơn giản, rõ ràng và ít phụ thuộc phần mềm.

Bảng tổng hợp chọn Power Amplifier W.E.St.

Kết luận: chọn amplifier theo van, môi trường và commissioning

Không có một model Power Amplifier duy nhất phù hợp cho mọi ứng dụng. Nếu tóm tắt theo proportional valve amplifier selection guide: hệ thống đơn giản chọn PAM-193; cần universal digital configuration chọn PAM-199; cần gắn trực tiếp trên valve chọn PAM-190; cần IO-Link chọn PAM-190-P-IO hoặc PAM-199-P-IO; cần power limitation chọn PAM-195-P-S3; còn servo valve dòng ±300mA thì chọn SV-300.

Với các dự án EPC, Oil & Gas, nhà máy công nghiệp nặng hoặc retrofit hệ thống thủy lực tại Việt Nam, Fast Group có thể hỗ trợ kiểm tra datasheet valve, tín hiệu PLC, dòng coil, yêu cầu mounting và đề xuất mã W.E.St. phù hợp. Xem thêm danh mục Bộ khuếch đại Công suất W.E.St. hoặc gửi yêu cầu báo giá để được tư vấn model tương thích.
