Nguồn tài liệu	UHC-126-U-S2-EN.pdf
Nguồn cấp
Điện áp nguồn (Ub) VDC	24 (±10 %)
Công suất tiêu thụ W	max. 5.5 without sensor supply
Bảo vệ ngoài (cầu chì) A	1 medium time lag
Đầu vào số
Mức OFF V	<2
Mức ON V	> 10
Trở kháng vào kOhm	25
Đầu ra số
Mức OFF V	<2
Mức ON V	max. Ub
Dòng ra tối đa mA	50
Đầu vào analog
Ngõ vào analog	Unipolar
Điện áp V	0… 10
Trở kháng vào kOhm	min. 25
Độ phân giải tín hiệu %	0.003 incl. Oversampling
Dòng điện mA	4… 20
Load Ohm	240 Ohm
Độ phân giải tín hiệu %	0.006 incl. Oversampling
Đầu ra analog
Điện áp V	0… 10, +/- 10 differential
Tải tối đa mA	10
Dòng điện mA	4… 20
Tải tối đa Ohm	390
Độ phân giải tín hiệu %	0.007
Giao diện cảm biến (SSI)
SSI-interface	RS-422 specification
Truyền thông / Fieldbus
Tốc độ dữ liệu kbit/s	120
Serial Interface	USB - virtuel COM Port
Tốc độ dữ liệu kBaud	9.6… 115.2
Tốc độ dữ liệu Mbit/s	100
Conformance class	CC-B
Redundancy (optionally usable)	S2
Tốc độ dữ liệu kbit/s	9.6,19.2, 93.75, 187.5, 500, 1500, 3000, 6000,
·	12000
ID-number	1810h
Truyền thông	USB type B
Fieldbus	RJ45 IN OUT or
Thời gian chu kỳ
Chu kỳ lấy mẫu bộ điều khiển ms	1
Vỏ & cơ khí
Vỏ	Snap-On Modul nach EN 50022
Vật liệu	Polyamid PA 6.6
Cấp chống cháy	V0 (UL94)
Khối lượng kg	0.285
Đấu nối	-
Đầu nối cắm	7 x 4-pole terminal blocks
Nối đất (PE)	via the DIN mounting rail
Môi trường
Cấp bảo vệ (IP)	IP20
Dải nhiệt độ làm việc °C	-20… 60
Nhiệt độ lưu kho °C	-20… 70
Độ ẩm %	< 95 (non-condensing)
EMC & tiêu chuẩn
Tương thích điện từ (EMC)	EN61000-6-4: 2007 +A1:2011
·	EN61000-6-2: 2005

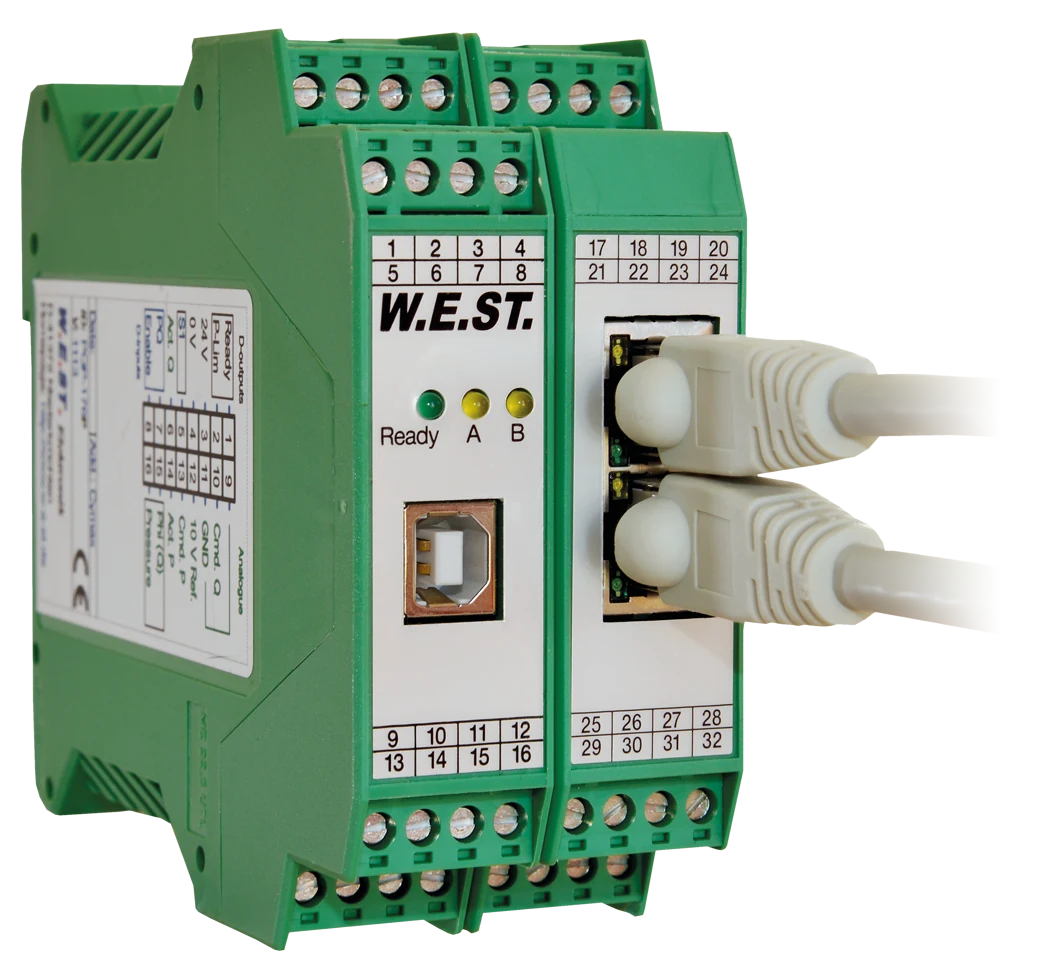

Bản đặc biệt của UHC-126, phát triển để điều khiển vị trí và/hoặc áp suất của một trục thủy lực qua fieldbus tích hợp, phục vụ điều khiển đồng bộ phân tán. Trục chạy điều khiển định vị với đo hành trình số (SSI) hoặc cảm biến analog. Có điều khiển giới hạn áp tích hợp cho một hoặc hai cảm biến áp (chênh áp). Tín hiệu lệnh/giá trị thực qua fieldbus. Van tỉ lệ có điện tử tích hợp điều khiển qua ngõ ra analog. Ngõ ra ready qua fieldbus và ngõ ra phần cứng song song. Tham số hóa qua USB với WPC-300; hoặc qua fieldbus. Có khởi động đồng bộ nhiều trục và giám sát đồng bộ với khởi động trễ.

Tính năng chính

Fieldbus truyền giá trị lệnh, giá trị cảm biến, từ điều khiển và từ trạng thái
Cảm biến phản hồi SSI hoặc analog (0...10 V hoặc 4...20 mA)
Độ phân giải tới 1 µm (giao diện SSI)
Độ phân giải tốc độ 0,005 mm/s
Chế độ định vị: NC với bộ tạo biên dạng nội
Khởi động đồng bộ nhiều trục, giám sát đồng bộ, khởi động trễ (điều khiển đồng bộ phân tán)
Tùy chọn chuyển tiếp tín hiệu lệnh liên tục
Điều khiển giới hạn chênh áp hoặc điều khiển áp trực tiếp
Chức năng vòng kín mở rộng: bộ lọc PT1, bù trôi, bù định vị theo lực, feed forward, phản hồi gia tốc qua chênh áp
Dùng được với van tỉ lệ overlap và van điều khiển zero-lap

Ứng dụng điển hình

Truyền động định vị tổng quát
Truyền động vận chuyển nhanh
Hệ thống thao tác/gắp đặt (handling)
Trục điều khiển theo tốc độ
Máy ép có điều khiển định vị và áp suất

Mã đặt hàng

Mã	Biến thể
UHC-126-U-ETC-S2	Module tiêu chuẩn với giao diện EtherCAT
UHC-126-U-PFN-S2	Module tiêu chuẩn với giao diện Profinet
UHC-126-U-PDP-S2	Module tiêu chuẩn với giao diện Profibus

Tài liệu kỹ thuật

UHC-126-U-S2-EN.pdf Datasheet kỹ thuật đầy đủ
