| Nguồn tài liệu | POS-324-U-PFN-EN.pdf |
| Nguồn cấp | |
| Điện áp nguồn (Ub) VDC | 24 (±10 %) |
| Dòng tiêu thụ mA | 500 |
| Bảo vệ ngoài (cầu chì) A | 1 medium time lag |
| Đầu vào số | |
| Mức OFF V | <2 |
| Mức ON V | > 10 |
| Trở kháng vào kOhm | 25 |
| Đầu ra số | |
| Mức OFF V | <2 |
| Mức ON V | max. Ub |
| Dòng tối đa mA | 50 |
| Đầu vào analog | |
| Điện áp V | 0… 10 |
| Trở kháng vào kOhm | min. 25 |
| Độ phân giải tín hiệu % | 0.003 incl. Oversampling |
| Dòng điện mA | 4… 20 |
| Điện trở gánh (burden) Ohm | 240 |
| Độ phân giải tín hiệu % | 0.006 incl. Oversampling |
| Đầu ra analog | |
| Điện áp V | +/- 10 differential |
| Tải tối đa mA | 10 |
| Dòng điện mA | 4… 20 |
| Tải tối đa Ohm | 390 |
| Độ phân giải tín hiệu % | 0.007 |
| Giao diện cảm biến (SSI) | |
| SSI interface | RS-422 Specification |
| Truyền thông / Fieldbus | |
| Tốc độ truyền kBaud | 120 |
| Giao diện nối tiếp | USB - virtual COM Port |
| Tốc độ truyền kBaud | 9.6… 115.2 |
| Tốc độ truyền Mbit/s | 100 |
| Conformity | CC-B |
| Redundancy | S2 |
| · | (optionally usable) |
| Thời gian chu kỳ | |
| Signal processing sample time ms | 1 |
| Vỏ & cơ khí | |
| Vỏ | Snap-on module to EN 50022 |
| · | PA 6.6 polyamide |
| Khối lượng kg | 0.310 |
| Đấu nối | USB-B |
| · | 4-pole terminal blocks |
| · | PE: via the DIN mounting rail |
| Đấu nối | 2 * RJ45 |
| Môi trường | |
| Cấp bảo vệ (IP) | IP20 |
| Dải nhiệt độ làm việc °C | -20… 60 |
| Storage Temperature °C | -20... 70 |
| Độ ẩm % | < 95 (non-condensing) |
| EMC & tiêu chuẩn | |
| Tương thích điện từ (EMC) | EN 61000-6-2: 8/2005 |
| Khác | |
| · | Common |
Được phát triển để điều khiển truyền động định vị thủy lực. Cả hai trục điều khiển độc lập hoặc chạy đồng bộ qua fieldbus. Ngõ ra vi sai cho van tỉ lệ có điện tử tích hợp hoặc ngoài; tùy chọn 4...20 mA. Dùng cho cảm biến vị trí analog 0...10V hoặc 4...20mA (co giãn được) hoặc giao diện cảm biến SSI số. Giám sát nội gửi thông tin lỗi/trạng thái qua fieldbus tới bộ điều khiển chủ; sẵn sàng vận hành báo qua ngõ ra số. Ngôn ngữ script tích hợp cho phép điều chỉnh chức năng thiết bị và truyền thông bus trong phạm vi rộng (vd đặt giá trị analog hoặc tự tạo đường cong giá trị đặt).
| Mã | Biến thể |
| POS-324-U-PFN | Module tiêu chuẩn |
Dữ liệu được bổ sung từ catalog W.E.St.; Fast Group Engineering là nhà phân phối chính thức W.E.St. tại Việt Nam.

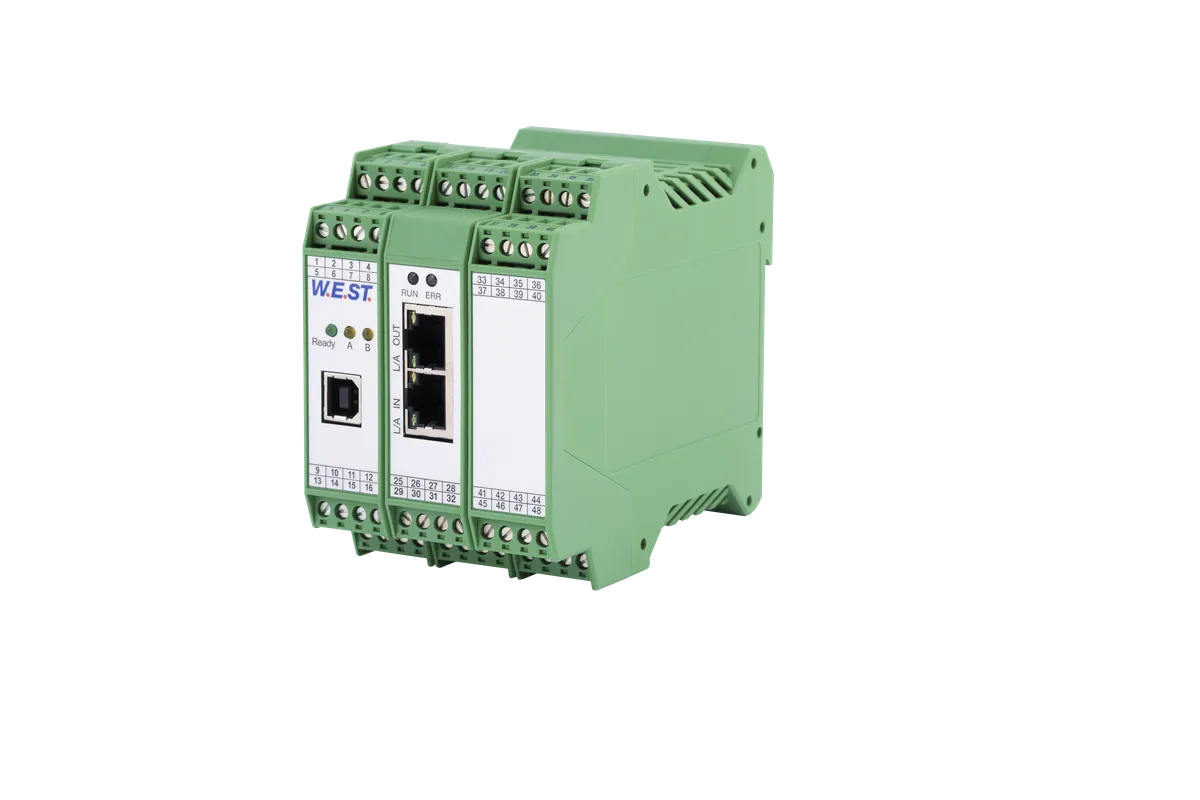

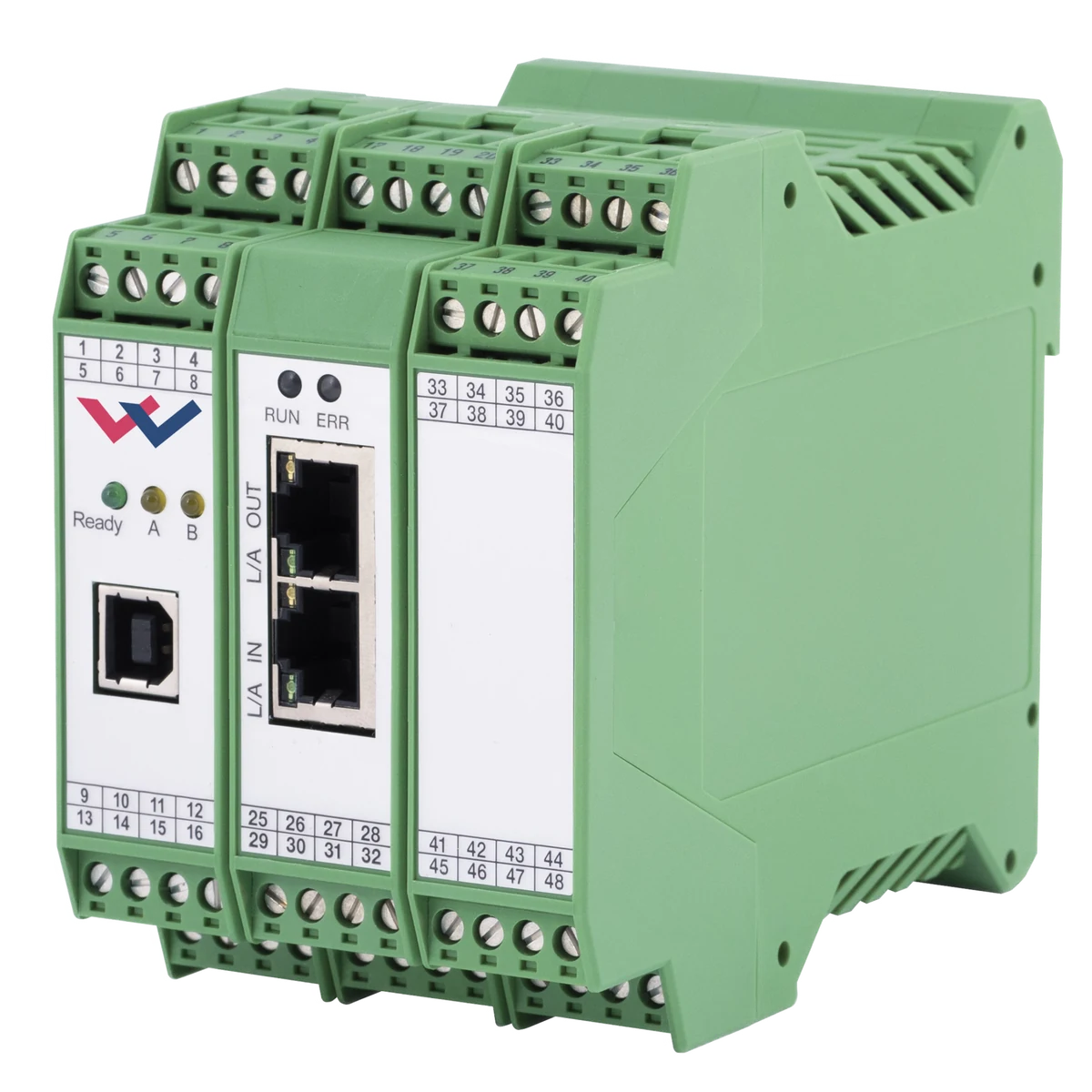

Điều khiển vị trí với trợ lý cài đặt (hai trục)
