| Nguồn tài liệu | UHC-326-U-PFN-EN.pdf |
| Nguồn cấp | |
| Điện áp nguồn (Ub) VDC | 24 (±10 %) |
| Công suất tiêu thụ W | max. 5.5 without sensor supply |
| Bảo vệ ngoài (cầu chì) A | 1 medium time lag |
| Đầu vào số | |
| Mức OFF V | <2 |
| Mức ON V | > 10 |
| Trở kháng vào kOhm | 25 |
| Đầu ra số | |
| Mức OFF V | <2 |
| Mức ON V | max. Ub |
| Dòng ra tối đa mA | 50 |
| Đầu vào analog | |
| Ngõ vào analog | Unipolar |
| Điện áp V | 0… 10 |
| Trở kháng vào kOhm | min. 25 |
| Độ phân giải tín hiệu % | 0.003 incl. Oversampling |
| Dòng điện mA | 4… 20 |
| Load Ohm | 240 Ohm |
| Độ phân giải tín hiệu % | 0.006 incl. Oversampling |
| Đầu ra analog | |
| Điện áp V | 0… 10, +/- 10 differential |
| Tải tối đa mA | 10 |
| Dòng điện mA | 4… 20 |
| Tải tối đa Ohm | 390 |
| Độ phân giải tín hiệu % | 0.007 |
| Giao diện cảm biến (SSI) | |
| SSI-interface | RS-422 specification |
| Truyền thông / Fieldbus | |
| Tốc độ dữ liệu kbit/s | 120 |
| Serial Interface | USB - virtuel COM Port |
| Tốc độ dữ liệu kBaud | 9.6… 115.2 |
| Tốc độ dữ liệu Mbit/s | 100 |
| Conformance class | CC-B |
| Redundancy (optionally usable) | S2 |
| Tốc độ dữ liệu kbit/s | 9.6,19.2, 93.75, 187.5, 500, 1500, 3000, 6000, 12000 |
| ID-number | 1810h |
| Truyền thông | USB type B |
| Fieldbus | RJ45 IN OUT or |
| Thời gian chu kỳ | |
| Chu kỳ lấy mẫu bộ điều khiển ms | 1 |
| Vỏ & cơ khí | |
| Vỏ | Snap-On Modul nach EN 50022 |
| Vật liệu | Polyamid PA 6.6 |
| Cấp chống cháy | V0 (UL94) |
| Khối lượng kg | 0.285 |
| Đấu nối | - |
| Đầu nối cắm | 7 x 4-pole terminal blocks |
| Nối đất (PE) | via the DIN mounting rail |
| Môi trường | |
| Cấp bảo vệ (IP) | IP20 |
| Dải nhiệt độ làm việc °C | -20… 60 |
| Nhiệt độ lưu kho °C | -20… 70 |
| Độ ẩm % | < 95 (non-condensing) |
| EMC & tiêu chuẩn | |
| Tương thích điện từ (EMC) | EN61000-6-4: 2007 +A1:2011 |
| · | EN61000-6-2: 2005 |
Được phát triển để điều khiển vị trí và/hoặc áp suất của một trục thủy lực qua giao diện fieldbus tích hợp. Trục chạy điều khiển định vị với đo hành trình số (SSI) hoặc cảm biến analog. Có điều khiển giới hạn áp tích hợp cho một hoặc hai cảm biến áp (chênh áp). Tín hiệu lệnh/giá trị thực qua fieldbus. Van tỉ lệ có điện tử tích hợp điều khiển qua ngõ ra analog. Giám sát sự cố và trạng thái; ngõ ra ready qua fieldbus và ngõ ra phần cứng song song. Tham số hóa qua USB với WPC-300; hoặc qua fieldbus.
| Mã | Biến thể |
| UHC-326-U-PFN | Module tiêu chuẩn |
Dữ liệu được bổ sung từ catalog W.E.St.; Fast Group Engineering là nhà phân phối chính thức W.E.St. tại Việt Nam.

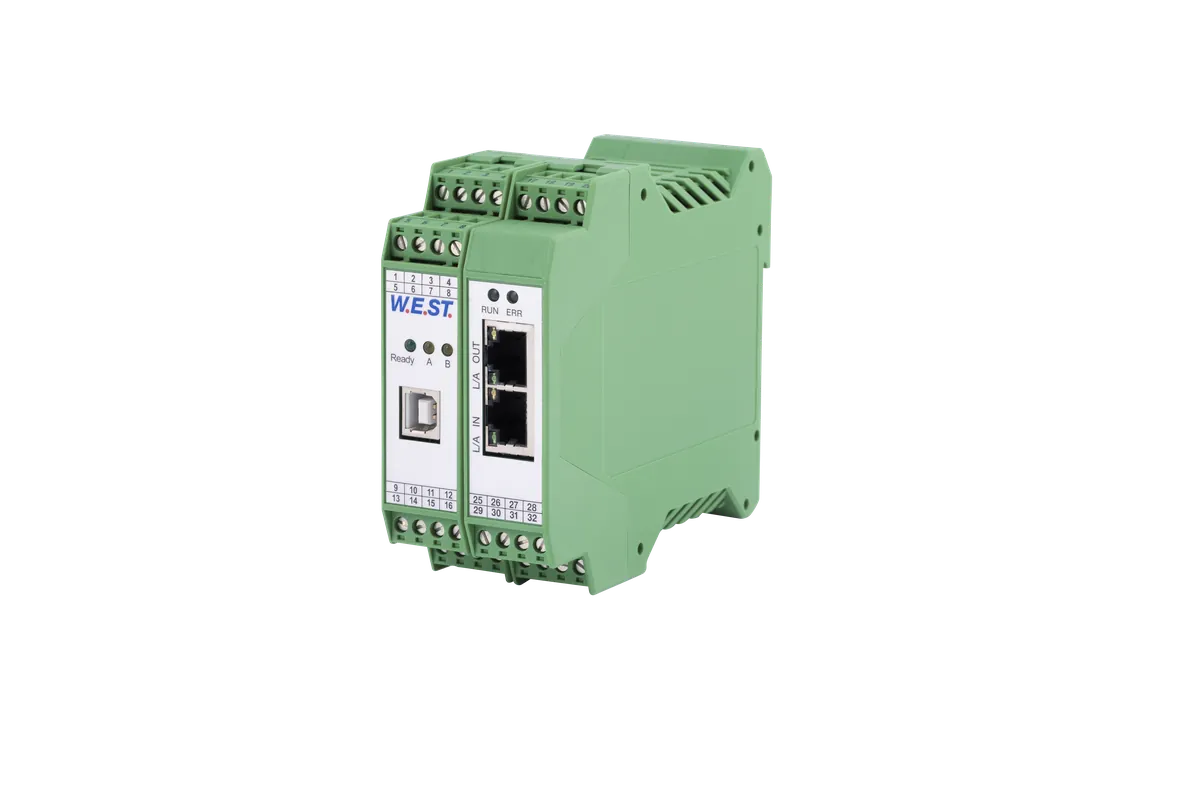

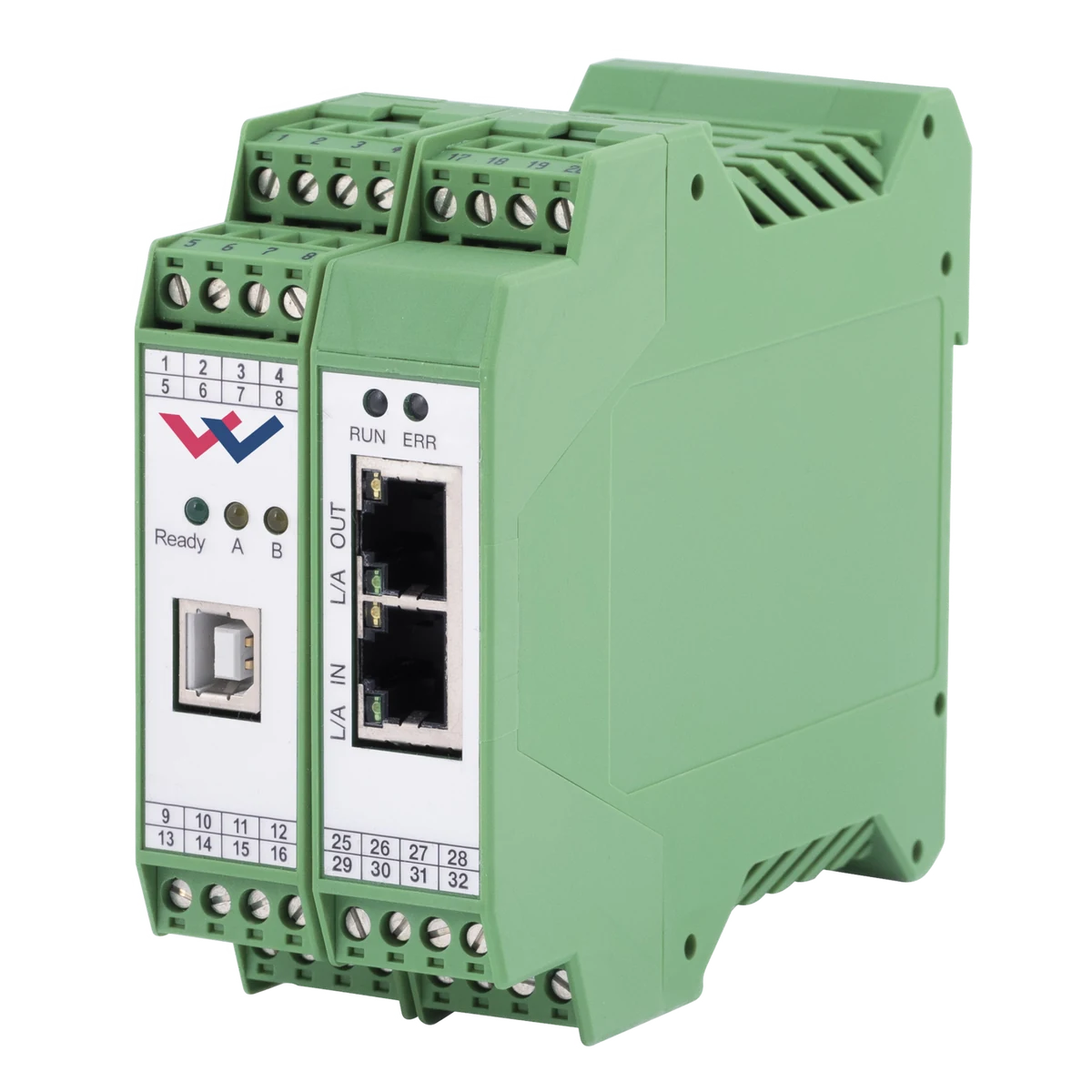

Module điều khiển trục cho điều khiển vị trí và áp suất (Profinet)
