| Nguồn tài liệu | PAM-140-P-A-I-EN.pdf |
| Nguồn cấp | |
| Điện áp nguồn VDC | 12… 30 (incl. ripple) |
| Dòng tiêu thụ mA | < 50 + solenoid current |
| Bảo vệ ngoài (cầu chì) A | 3 medium time lag |
| Analogue command input | Unipolar |
| Điện áp V | 0… 10 |
| Impedance kOhm | 90 |
| Resolution % | 0.026 |
| Dòng điện mA | 4...20 |
| Impedance Ohm | 240 |
| Resolution % | 0.055 |
| Đầu ra tham chiếu | |
| Điện áp V | 8 |
| Tải tối đa mA | 10 |
| Tầng công suất / PWM | |
| PWM power output | Cable break and short circuit monitored |
| Dòng tối đa A | 2.5 |
| Tần số Hz | 61… 2941 adjustable stepwise |
| Truyền thông / Fieldbus | |
| Giao diện nối tiếp | LIN-bus |
| Baudrate kBaud | 19,2 |
| Thời gian chu kỳ | |
| Bộ điều khiển dòng µs | 167 |
| Input signal ms | 1 |
| Vỏ & cơ khí | |
| Vỏ | PA 6-GB 30, Seal: CR |
| Dimensions mm | 98 x 64 x 34 |
| Cabel gland | 2 x PG11 |
| Cable diameter mm | 4,5…10 |
| Khối lượng kg | 0,110 |
| Đấu nối | Push-in CAGE CLAMP |
| Cable-cross section mm² | 0.2… 1.5 / 24… 16 AWG |
| Môi trường | |
| Cấp bảo vệ (IP) | IP 65/DIN EN 60529 |
| Dải nhiệt độ làm việc °C | -20… 65 |
| Nhiệt độ lưu kho °C | -20… 70 |
| EMC & tiêu chuẩn | |
| Tương thích điện từ (EMC) | EN 61000-6-2: 8/2005 |

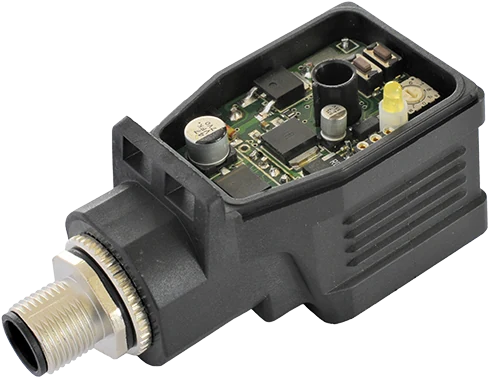

Bộ khuếch đại công suất để điều khiển van tỉ lệ 1 cuộn hút. Giải pháp nhỏ gọn trong vỏ IP-65 giá rẻ. Tín hiệu vào điển hình 0...10 V (tùy chọn 4...20 mA). Dòng ra điều khiển vòng kín (độc lập với điện áp nguồn và điện trở cuộn hút). Tham số hóa qua giao diện PC và adapter ULA-310, hoặc nội bộ qua nút UP và DOWN.
| Mã | Biến thể |
| PAM-140-P | Module tiêu chuẩn |
Dữ liệu được bổ sung từ catalog W.E.St.; Fast Group Engineering là nhà phân phối chính thức W.E.St. tại Việt Nam.
Bộ khuếch đại van di động, đấu dây tự do
