| Nguồn tài liệu | SV-300-EN.pdf |
| Nguồn cấp | |
| Điện áp nguồn VDC | 18… 30 (incl. ripple) |
| Dòng tiêu thụ mA | 400 |
| Đầu ra tham chiếu | |
| Reference voltage V | 10 ( maximum 10 mA) |
| · | -10 ( maximum 10 mA) |
| Ngõ vào analog V | ±10 / 0… 10; 100 kΩ |
| Limit frequency Hz | 140 |
| Output current to valve mA | +/- 10 up to 300 |
| Maximum resistance Ω | 25 (using maximum current) |
| Dither frequency Hz | 100 / 250 (selectable) |
| Dither amplitude % | 0… 15 |
| Vỏ & cơ khí | |
| Vỏ | Snap-On Module EN 50022 |
| · | Polyamide PA 6.6 |
| Đấu nối | 4 x 4pol. screw terminals |
| · | PE: direct via DIN rail |
| Khối lượng kg | 0.170 |
| Môi trường | |
| Cấp bảo vệ (IP) | IP20 |
| Dải nhiệt độ làm việc °C | 0… 50 |
| Nhiệt độ lưu kho °C | -20 …70 |
| Độ ẩm % | <95 (not condensing) |
| EMC & tiêu chuẩn | |
| Tương thích điện từ (EMC) | EN 50082-2 |
Được phát triển để điều khiển van servo thủy lực. Điều khiển bằng tín hiệu ±10 V. Dòng ra chỉnh được qua công tắc DIL trong khoảng 10 mA đến 300 mA. Cung cấp cả điện áp tham chiếu dương và âm. Cài đặt dither và offset bằng biến trở.
| Mã | Biến thể |
| SV-300 | Module tiêu chuẩn |
Dữ liệu được bổ sung từ catalog W.E.St.; Fast Group Engineering là nhà phân phối chính thức W.E.St. tại Việt Nam.

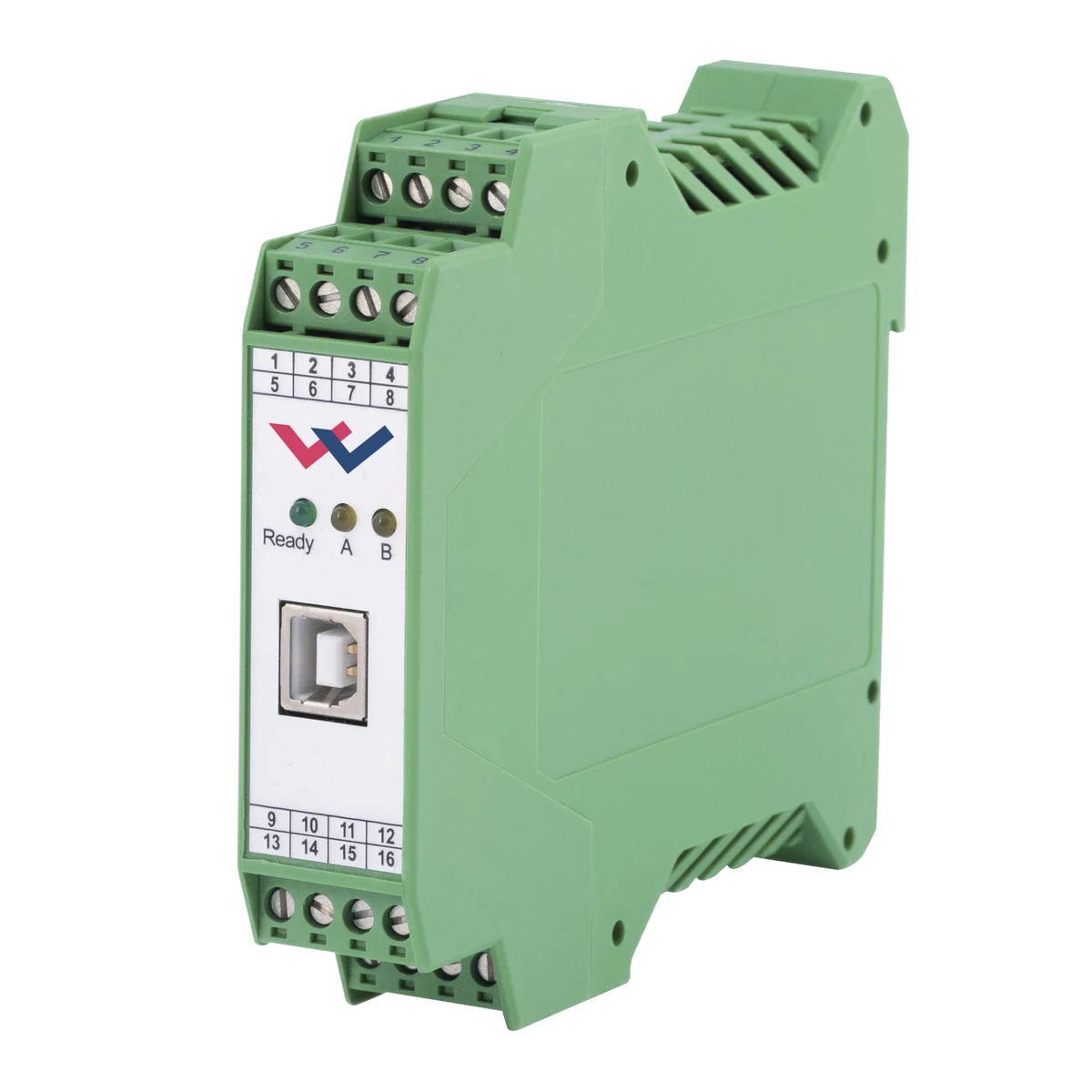

Bộ khuếch đại servo, dòng ra +/- 300 mA
